Как подключить камеру заднего вида и как ее настроить: инструкция

Все о подключении камеры заднего вида: своими руками, к регистратору, экрану

Сегодня камера — зачастую стандартное оборудование даже недорогих автомобилей. Но если ее нет, установить полезный девайс несложно. Autonews.ru вникает в нюансы

Какие бывают камеры заднего вида

В зависимости от внутреннего устройства и внешнего исполнения автомобильные камеры могут сильно различаться. Главные критерии следующие.

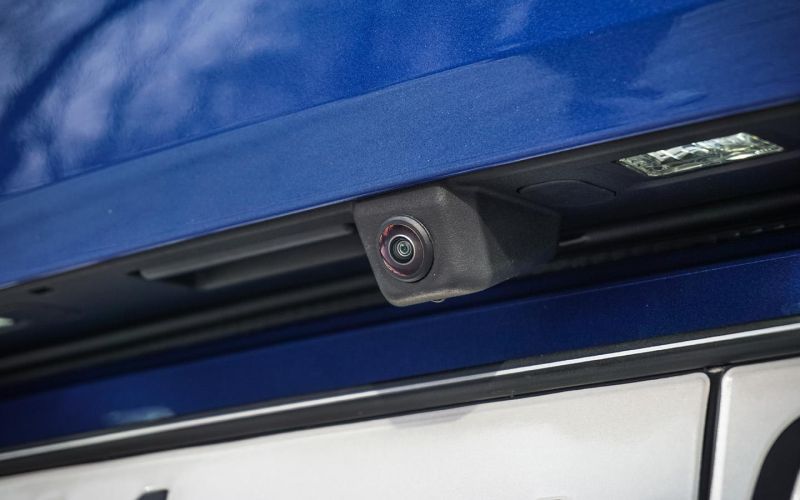

• Тип монтажа. При установке заподлицо присутствие девайса будет выдавать только глазок линзы. Но более распространены камеры с внешним монтажом. Такие модели проще установить и настроить угол обзора.
• Тип передачи сигнала. Классика жанра — проводные модели. Более сложные передают сигнал на расстоянии. Это принципиально облегчает монтаж, но зачастую сказывается помехами. Кроме того, беспроводные наборы стоят дороже при прочих равных характеристиках.
• Тип вывода изображения. Картинка отображается либо на экране штатной мультимедиасистемы, либо на портативном мониторе из комплекта. Первый вариант требует доступа к задней части заводского устройства, что может вызвать затруднения. С другой стороны, дополнительный экран занимает место на панели и ощутимо портит внешний вид. Неплохим компромиссом является передача изображения на маленький монитор, встроенный в салонное зеркало заднего вида.

Картинку с камеры можно вывести на экран штатной мультимедиасистемы. Этот вариант потребует доступа к задней части заводского устройства, что может вызвать затруднения

• Тип матрицы камеры. Дешевые модели оснащены CMOS-матрицами. Они имеют маленькое разрешение, низкую светочувствительность, плохую цветопередачу. Более дорогие CCD-матрицы станут лучшим решением по всем параметрам. Кроме цены, разумеется.
• Режим ночного видения. У самых простых камер вокруг линзы есть плеяда светодиодов, загорающихся параллельно включению фонарей заднего хода. Такие камеры причислять к «ночным» не получится (хотя изготовитель часто этим хвастается). Более продвинутые вместо обычной подсветки имеют инфракрасные диоды. Это уже лучше, но если матрица слабая — поможет несильно. В идеале вместе с ИК-подсветкой должна работать и сама камера: у полноценных «ночных» моделей под низкий уровень освещенности заточена и матрица, и программная обработка сигнала.

Как подключить камеру заднего вида к магнитоле

С наборами, где принимающее устройство (экран) уже в комплекте, все понятно. Проводка и разъемы рассчитаны на простоту установки, нужно лишь следовать инструкции. С подключением к штатной заводской «голове» (мультимедиаустройству) все несколько сложнее. Но и здесь обычно проблем не возникает. Общая последовательность действий следующая.

1. Определиться с местом установки камеры

Здесь нужно смотреть на характеристики устройства — в частности, угол обзора.

2. Заранее узнать, как получить доступ к месту пролегания проводов

Изучить последовательность разборки крышки багажника, стоек кузова и накладок порогов со стороны салона. А также прочих мест, где будет идти проводка.

3. Заранее узнать, как снять головное мультимедиаустройство (магнитолу)

Для подключения камеры заднего вида к штатной мультимедиасистеме придется демонтировать последнюю. К счастью, большинство устройств крепятся на нескольких защелках и паре винтов

В ряде случаев доступ к задней панели возможен без извлечения самого устройства. Но такой способ менее удобен. Тем более что большинство девайсов сидит на нескольких защелках и паре винтов.

4. Закрепить камеру и проложить проводку к устройству вывода

Следует обратить внимание, чтобы заново уложенная обшивка не передавливала провода. В некоторых местах желательно использовать защитную гофру.

5. Подключить камеру к фонарю заднего хода

Это необходимо для ее включения при задействовании заднего хода. Со стороны камеры это реализуется одним проводом, который нужно соединить с «плюсом» фонаря в удобном месте. Со стороны головного устройства этот же провод подключается к выводу reverse или back.

6. Подключить разъемы согласно инструкции

Это желтый (сигнал) и красный (питание) «тюльпаны», а также удлинители и переходники. Набор проводов и разъемов может немного различаться, но общая логика всегда стандартна.

Как настроить камеру заднего вида

Главных параметров при установке два: углы обзора по горизонтали и вертикали. В первом случае важно зафиксировать корпус так, чтобы устройство охватывало в равной степени как обочину, так и часть полосы.

Настройка по вертикали важна для точного понимания расстояния до препятствия. Дело в том, что все автомобильные камеры имеют выраженный эффект «рыбьего глаза» — изображение заметно искажается, чтобы водитель видел как можно больше. При этом расстояние до препятствия не всегда очевидно. Чтобы ориентироваться было легче, любая камера оснащена парковочными линиями. Это виртуальные разноцветные полосы на экране, отображающие расстояние для препятствия. Разместить камеру следует так, чтобы предмет (например, столб), пересекающий самую ближнюю к бамперу линию на экране, находился при этом на расстоянии около 30 см от него.

Все автомобильные камеры имеют выраженный эффект «рыбьего глаза» — изображение заметно искажается, чтобы водитель видел как можно больше. При этом расстояние до препятствия не всегда очевидно

Главное о том, как подключить камеру заднего вида

• Основные различия камер — в матрице (качестве изображения), наличии настоящего ночного режима, типе передачи данных (проводная/беспроводная) и наличии или отсутствии собственного экрана.
• Все парковочные камеры подключаются стандартно и имеют наглядную инструкцию.
• Перед установкой лучше заранее озаботиться местом установки и алгоритмом разбора салона.
• Устанавливать камеру следует так, чтобы была видна и обочина, и полоса. При этом ближняя полоса экранной разметки должна соответствовать расстоянию около 30 см от бампера до препятствия.
